fichiers SW2004 d'engrenages droits avec équations

le besoin initial était qu'avec la bibliothèque SWCAD, il n'était pas possible de créer des roues avec un petit nombre de dents, les esquisses d'assemblage également proposées n'étaient pas très pratiques pour changement du nombre de dents.

Perspective du modèle
Description,
utilisation
Taille, téléchargement Mise à jour
Engrenages droits

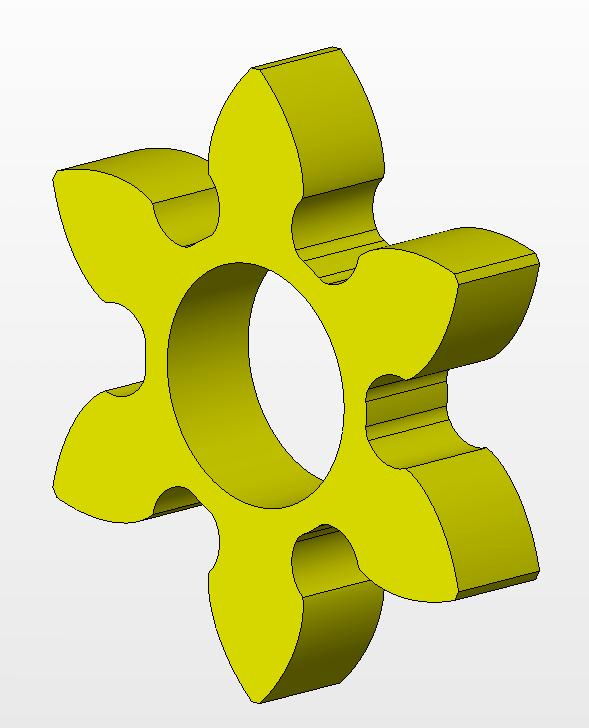

Pignon d'engrenage



entièrements paramétrables (déport et correction de hauteur de denture)
2 configurations pour choisir le type de raccordement en pied de dent (radial ou en trochoïde)

doc explication génération et équations fourni

4,7 Mo

28/02/2012

Pignon crémaillère

(nécessite méca3D pour voir bouger ou version SW supérieure))





doc explication génération et équations fourni

1,6 Mo

28/02/2012



Pignon roue: on change le nombre de dents et le déport de chaque élément directement dans l'assemblage

le calcul de l'entraxe de fonctionnement se fait automatiquement en résolvant graphiquement la fonction involute inverse dans une esquisse



doc explication génération et équations fourni

4,8 Mo

24/10/2011

vidéo1 vidéo 2

Train d'engrenage:

fichiers anciennes versions

par le jeu de plusieurs configurations qu'il faut activer dans le bon ordre, on arrive à aligner automatiquement les contacts d'engrenage, après avoir choisi dans une esquisse la position des centres des roues

Si l'on met des déports avec variations d'entraxes, il faut calculer l'entraxe avec le fichier assemblage précédent pour chaque contact et reporter les valeurs dans une esquisse de départ.

4,8 Mo

24/10/2011
