applicatifs et

Fonctionnement: les fichiers exe (obtenus après une éventuelle décompression) se lancent sous windows, à condition que soit déjà installé sur la machine dans le réperoire c:\windows\system la dll VBRUN300.DLL (390 ko) ; (226 ko en zippé) ou pour VECTEUR.EXE qui est sous VB5 la dll MSVBVM60.DLL et la dll VB5FR.DLL dans le répertoire c:\windows\system32
Des logiciels tels que Solidworks peuvent l'installer automatiquement.

Aperçu logiciel
Description
Taille, fichiers nécessaires
Téléchargement
Mise à jour

apprentissage vocab. technique

classique jeu du pendu dans lequel il est possible de sélectionner des séries de mots techniques
permet l'apprentissage du vocabulaire lié à la technologie

Pendu.exe
VB3 zipé

19 ko
(contient vérin.exe, cmdialog.vbx, et les fichiers séries de mots - à placer dans le même répertoire )



20/02/02

calcul de l'effort dans un vérin

page illustrant le relation F=pS, que l'on peut prendre dans tous les sens que l'on veut, application à la détermination d'un vérin par 2 recalculs de la relation.
Vérind permet de calculer selon le même principe un vérin double effet.

Verin.exe et Verind.exe
VB3

33 ko et

42 ko)

20/02/02

conversion interactive des différentes descriptions d'un vecteur


Présentation de descriptions de vecteurs dans le plan adapté aux calculs de mécaniques. Notion de degré d'inconnues d'un vecteur partiellement connu; visualisation directe des 3 modes de définition d'un vecteur : graphique, polaire, et rectangulaire.

Vecteur.exe VB5 zippé
27 ko

tpvecteur
word 2000 et pdf
zippé

1060ko

10/09/03



4/12/2003

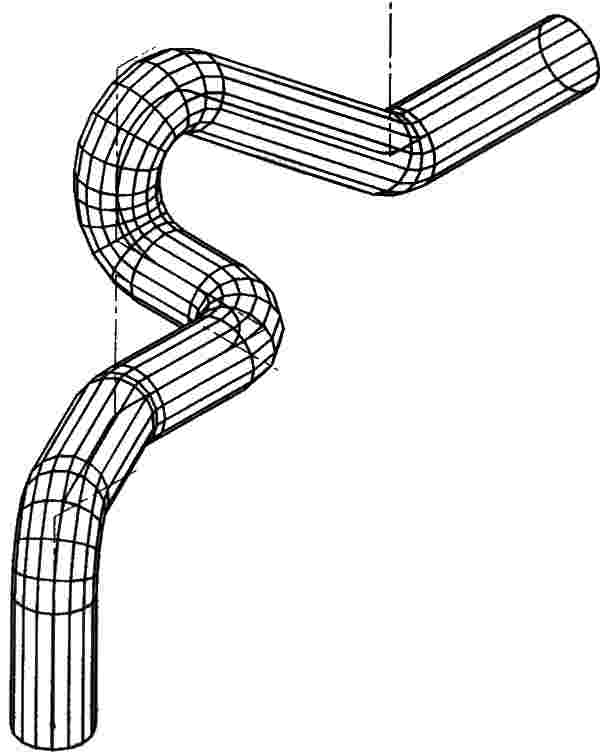

isométrie : feuilles de calcul de conversions polaire - rectangulaire des données d'une tuyauterie



Feuille de calcul au format excel permettant le calcul de la longueur, de l'angle de coude, et de l' angle d'indexage pour chaque segment d'une tuyauterie.

Un fichier inverse permet de réaliser les relations inverses.

isométrie.zip
60 ko



2/03/04

feuille de calcul statique 2 et 3 forces


Feuille de calcul au format excel permettant d'assister ou de vérifier une résolution par un calcul manuel.

Staplan.xls

30 ko

Notice référence pdf

1,92 Mo



15/02/13

feuille de planning pour tp


Feuille de planning où la grille de tp est définie par permutation circulaire. L'intitulé du tp est rentré une seule fois dans la grille, le nombre de tp dans la rotation est réglable.

Planning.xls

30 ko

20/12/05

feuille de calcul contraintes et déformée poutre conique


Détermination des contraintes et déformations d'une poutre sollicitée en charge répartie sur deux appuis, la poutre étant de section pyramidale, ce qui permet de dimensionner une structure en bois ronds.



calcul poutre conique.xls

notices

page1

page2

19/09/17

feuille détermination d'un joint torique


Feuille de détermination d'un joint torique : à partir du choix d'une valeur de serrage, ainsi que d'une valeur de presserrage, détermination du diamètre de joint idéal, puis recalcul par modif ication du préserrage pour tomber sur une valeur de diamètre de joint existante.

Résolution avec les formules axactes de conservation du volume du joint induisant la résolution d'une équation du troisième degré (incluse dans le fichier excel



Lien vers page joint_torique
